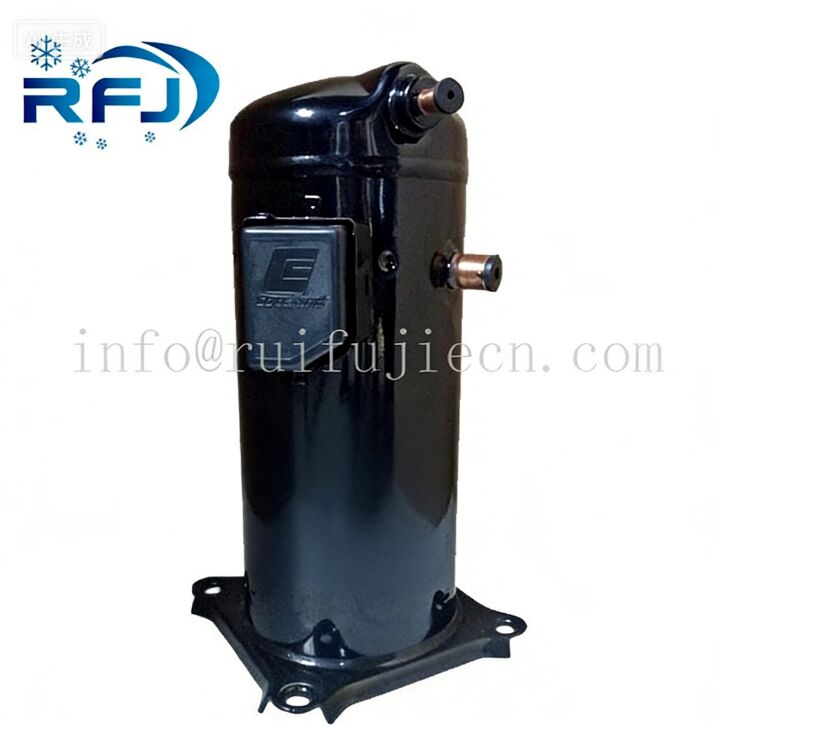

Schwarzer Luft Conditoning-Rollen-Kompressor 5HP Copeland ZB38KQE-PFJ-551

Name: Schwarzer Luft Conditoning-Rollen-Kompressor 5HP Copeland ZB38KQE-PFJ-551
Brand: Shenzhen Ruifujie Technology Co., Ltd.
SKU: ZB38KQE-, PFJ -551
Price: 253.00 USD
Availability: InStock

Markenbezeichnung:	Copeland
Modellnummer:	ZB38KQE-, PFJ -551
MOQ:	1pcs
Preis:	discussed
Lieferzeit:	7-10 Werktage, nachdem Zahlung empfangen worden ist
Zahlungsbedingungen:	L/C, T/T, Western Union

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE/UL

Kolbentyp:

Scrollen

Stromquelle:

Wechselstromkraft

Fahrmodus:

Elektrisch

Konfiguration:

Stationär

Temperatur:

Med/hohe Temperatur

Stromspannung:

1 Phase / 220V-230V

Garantie:

Ein Jahr

Kältemittel:

R134/R404/R407/R507

Verbindung:

Rolatock

NW:

38 kg

Farbe:

Schwarz

Anwendung:

Kühlteile

Bruttogewicht:

41 kg

L*w*h:

242*242*457

HP:

5 PS

Verpackung Informationen:

Holzetui oder 12 Einheiten in einer Palette

Versorgungsmaterial-Fähigkeit:

5,000pcs pro Monat

Hervorheben:

copeland Wechselstrom-Kompressor

Beschreibung des Produkts

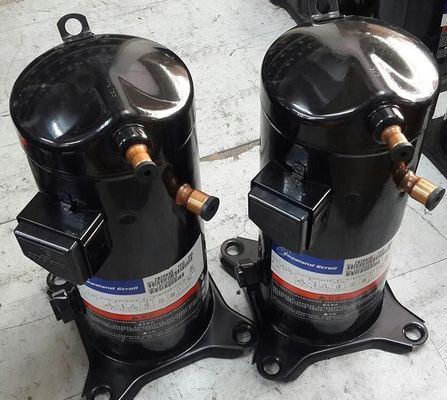

5 PS Schwarzer Emerson Copeland ZB38KQE-PFJ-551 Luftkonditionierender Rollkompressor

Beschreibung des Produkts

ZB Copeland Rollkompressor für Kühlanwendungen bei mittleren Temperaturen

Produktmerkmale

mit einer Breite von nicht mehr als 15 mm
Schraederanschluss für Ölfüllung/Abfluss
Lieferung mit weichen Montagegummi für den Betrieb mit einem Kompressor (harte Montage für Kompressor-Anlagen [Pack] erforderlich)
Schutz der inneren Motorik.

*Kältemittel: R404/R22 50Hz/60Hz

*Hochtemperatur

*Großes Betriebsvolumen

*Fast-Temperature-Trag-Down-Fähigkeiten

*Leichtes Gewicht und Kompaktheit

*Copeland Scroll Digital® Technologie für einfache, schrittlose Kapazitätsmodulation

Typ: Hermetische Rollkompressoren

Produzent: Copeland

Serie: ZB

Marke:	Copeland
Verbindung:	Rotalock
Dim 1 (mm):	438
Modellnummer:	ZB 38KQE PFJ 551
Gewährleistung:	1 Jahr
Tiefe mit Dekorationsplatte (mm):	242
Verlagerung CC:	14,4
Stromversorgung:	220-230V/1ph/50Hz
Elektrische Leistung:	32
Kühlmittel:	Siehe Copeland-Literatur für genehmigte Kältemittel
Größe der Rohrverbindung (mm):	-
Ventilverbindungen:	7/8
Breite mit Dekorationsplatte (mm):	242
Anwendungstemperatur (C):	-
Anwendungstemperatur (C):	-

Typ: Hermetische Rollkompressoren

Produzent: Copeland

Serie: ZB

Modell: ZB38KQE-PFJ-551

Technische Daten


Verlagerung[m3/h]]:	14,4
Schallleistung[dBA]:	72
Schalldruckniveau[dB]:	61
Nettogewicht[kg]:	37,4
Ölbelastung[dm3]:	1,9
Höchsthochdruck[Bar]:	28,8
Maximaler Stillstandsdruck[Bar]:	21
Mindesttemperatur auf der Unterseite[°C]:	- 35 Jahre.
Höchsttemperatur am Boden[°C]:	50
PED-Kategorie:	1

Elektrische Daten


Stromversorgung[V/~/Hz]:	220-240V/1/50Hz
Verriegelter Rotorstrom[A]:	142
Max. Betriebsstrom[A]:	32,3
Wickelwiderstand[Ω]:	0,4

Verbindungen

		Zentimeter
Anschluss des Saugventils:		1 1/4 Zoll.
Anschluss des Rotolock-Abflussventils:		1 "
Sauganschluss mit mitgelieferter Hülle:		7/8"
Entladungsanbindung mit mitgelieferter Hülle:		Ein halbes Zoll.

Kühlkapazität[kW]

t_ct_E	- 40	- 35 Jahre.	- 30	- 25 Jahre.	- 20	- 15 Jahre.	- 10	- 5	0	5	10
10	3.75	4.72	5.92	7.36	9.04	10.96	13.11	-	-	-	-
15	3.44	4.40	5.58	7.00	8.66	10.54	12.66	15.02	-	-	-
20	3.14	4.07	5.22	6.61	8.22	10.06	12.14	14.44	16.98	-	-
25	2.86	3.74	4.85	6.18	7.73	9.52	11.53	13.77	16.24	18.94	-
30	2.62	3.43	4.47	5.73	7.21	8.92	10.85	13.01	15.40	18.01	20.85
35	2.41	3.15	4.10	5.28	6.67	8.29	10.12	12.18	14.46	16.97	19.70
40	2.26	2.90	3.75	4.82	6.11	7.62	9.34	11.29	13.45	15.84	18.45
45	-	-	3.43	4.38	5.55	6.93	8.53	10.34	12.38	14.62	17.09
50	-	-	-	3.97	5.00	6.24	7.69	9.36	11.24	13.33	15.64
55	-	-	-	-	4.46	5.54	6.84	8.34	10.05	11.98	14.12
60	-	-	-	-	-	4.86	5.98	7.30	8.83	10.57	12.52

Leistungsaufnahme[kW]

t_ct_E	- 40	- 35 Jahre.	- 30	- 25 Jahre.	- 20	- 15 Jahre.	- 10	- 5	0	5	10
10	1.96	2.00	2.03	2.07	2.11	2.18	2.28	-	-	-	-
15	2.15	2.20	2.23	2.26	2.30	2.35	2.43	2.55	-	-	-
20	2.36	2.42	2.45	2.49	2.52	2.56	2.63	2.72	2.85	-	-
25	2.59	2.66	2.70	2.74	2.77	2.81	2.86	2.93	3.04	3.19	-
30	2.83	2.92	2.98	3.02	3.05	3.09	3.13	3.19	3.27	3.40	3.57
35	3.10	3.21	3.28	3.33	3.37	3.40	3.44	3.49	3.56	3.66	3.81
40	3.39	3.52	3.61	3.67	3.72	3.75	3.79	3.83	3.89	3.98	4.10
45	-	-	3.96	4.04	4.10	4.14	4.18	4.22	4.27	4.34	4.45
50	-	-	-	4.45	4.52	4.57	4.61	4.65	4.70	4.76	4.85
55	-	-	-	-	4.97	5.03	5.08	5.13	5.17	5.23	5.30
60	-	-	-	-	-	5.54	5.60	5.65	5.69	5.75	5.82

Strom[A]

t_ct_E	- 40	- 35 Jahre.	- 30	- 25 Jahre.	- 20	- 15 Jahre.	- 10	- 5	0	5	10
10	11.89	11.99	12.06	12.13	12.25	12.47	12.81	-	-	-	-
15	12.46	12.60	12.69	12.76	12.86	13.02	13.30	13.72	-	-	-
20	13.10	13.31	13.43	13.52	13.61	13.74	13.96	14.30	14.80	-	-
25	13.84	14.12	14.29	14.41	14.50	14.62	14.79	15.07	15.49	16.09	-
30	14.67	15.04	15.28	15.43	15.55	15.66	15.81	16.04	16.39	16.89	17.60
35	15.60	16.06	16.38	16.60	16.74	16.87	17.01	17.20	17.49	17.92	18.52
40	16.63	17.21	17.62	17.91	18.10	18.25	18.39	18.56	18.81	19.17	19.69
45	-	-	18.99	19.36	19.62	19.81	19.96	20.13	20.35	20.66	21.10
50	-	-	-	20.97	21.30	21.54	21.73	21.91	22.11	22.38	22.76
55	-	-	-	-	23.15	23.46	23.70	23.89	24.10	24.35	24.68
60	-	-	-	-	-	25.57	25.86	26.10	26.31	26.55	26.86

Massenfluss[kg/h]]

t_ct_E	- 40	- 35 Jahre.	- 30	- 25 Jahre.	- 20	- 15 Jahre.	- 10	- 5	0	5	10
10	71.90	94.52	120.74	151.03	185.83	225.61	270.81	-	-	-	-
15	70.15	92.49	118.83	149.62	185.31	226.36	273.23	326.37	-	-	-
20	68.30	90.07	116.22	147.21	183.50	225.53	273.76	328.65	390.65	-	-
25	66.58	87.48	113.15	144.04	180.62	223.33	272.63	328.98	392.82	464.62	-
30	65.23	84.95	109.84	140.34	176.90	220.00	270.07	327.57	392.96	466.69	549.21
35	64.46	82.71	106.52	136.32	172.58	215.76	266.30	324.66	391.29	466.65	551.20
40	64.50	80.99	103.41	132.23	167.88	210.84	261.55	320.47	388.05	464.75	551.02
45	-	-	100.76	128.28	163.03	205.48	256.06	315.24	383.46	461.20	548.89
50	-	-	-	124.71	158.26	199.89	250.04	309.18	377.76	456.23	545.05
55	-	-	-	-	153.80	194.31	243.74	302.54	371.17	450.08	539.72
60	-	-	-	-	-	188.97	237.37	295.54	363.92	442.96	533.13

Ich bin ein Polizist.[W/W]

t_ct_E	- 40	- 35 Jahre.	- 30	- 25 Jahre.	- 20	- 15 Jahre.	- 10	- 5	0	5	10
10	1.92	2.36	2.92	3.56	4.28	5.02	5.75	-	-	-	-
15	1.60	2.00	2.50	3.10	3.76	4.48	5.21	5.90	-	-	-
20	1.33	1.68	2.13	2.66	3.26	3.93	4.62	5.32	5.97	-	-
25	1.11	1.41	1.79	2.26	2.79	3.39	4.04	4.70	5.35	5.94	-
30	0.92	1.18	1.50	1.90	2.36	2.89	3.47	4.08	4.70	5.30	5.84
35	0.78	0.98	1.25	1.58	1.98	2.44	2.94	3.49	4.06	4.63	5.17
40	0.67	0.82	1.04	1.31	1.64	2.03	2.47	2.95	3.46	3.98	4.50
45	-	-	0.87	1.08	1.35	1.67	2.04	2.45	2.90	3.37	3.84
50	-	-	-	0.89	1.11	1.37	1.67	2.01	2.39	2.80	3.23
55	-	-	-	-	0.90	1.10	1.35	1.63	1.94	2.29	2.66
60	-	-	-	-	-	0.88	1.07	1.29	1.55	1.84	2.15

Anwendungsbereich


		Maximale Verdunstungstemperatur
		Sauggastemperatur 25 °C
		10K Gasüberhitzung

Betriebsbedingungen: Sauggastemperatur 20oC, Unterkühlung 0K

t_c- Kondensationstemperatur[oC]

t_E- Verdunstungstemperatur[oC]

Mehr ZB-Kompressoren können wir liefern.

Modell	Spezifikation	Vergleichen mit ZR-Serie
ZB15KQ-PFJ-524	2HP Schweißwerk R22	ZB15=ZR24
ZB15KQ-TFD-524	2HP Schweißwerk R22
ZB15KQE-PFJ-524	2HP-Schweißen R404a
ZB15KQE-TFD-524	2HP-Schweißen R404a

ZB19KQ-PFJ-524	2.3HP Schweißmittel R22	ZB19=ZR28
ZB19KQ-TFD-524	2.3HP Schweißmittel R22
ZB19KQE-PFJ-524	2.3HP Schweißmittel R404a
ZB19KQE-TFD-524	2.3HP Schweißmittel R404a

ZB21KQ-PFJ-524	3HP-Schweißen R22	ZB21=ZR36
ZB21KQ-TFD-524	3HP-Schweißen R22
ZB21KQE-PFJ-524	3HP-Schweißen R404a
ZB21KQE-TFD-524	3HP-Schweißen R404a

ZB26KQ-PFJ-524	3.5HP Schweiß R22	ZB26=ZR42
ZB26KQ-TFD-524	3.5HP Schweiß R22
ZB26KQE-PFJ-524	3.5HP Schweiß R404a
ZB26KQE-TFD-524	3.5HP Schweiß R404a

ZB30KQ-TFD-524	4HP Schweiß R22	ZB30=ZR49
ZB30KQE-TFD-524	4HP-Schweißen R404a	ZB30=ZR49

ZB38KQ-TFD-524	5 PS Schweißen R22	ZB38=ZR61
ZB38KQE-TFD-524	5HP Schweiß R404a	ZB38=ZR61

ZB45KQ-TFD-524	6 PS Schweißen R22	ZB45 = ZR72
ZB45KQE-TFD-524	6HP Schweiß R404a	ZB45 = ZR72

ZB58KQ-TFD-523	8 PS Schraube R22	ZB58=ZR91
ZB58KQ-TFD-524	8HP Schweiß R22
ZB58KQE-TFD-523	8 PS Schraube R404a
ZB58KQE-TFD-524	8HP-Schweißen R404a

ZB66KQ-TFD-523	9 PS Schraube R22	ZB66 = ZR108
ZB66KQ-TFD-524	9HP Schweiß R22
ZB66KQE-TFD-523	9HP-Schraube R404a
ZB66KQE-TFD-524	9HP Schweißen R404a

ZB76KQ-TFD-523	10 PS Schraube R22	ZB76 = ZR125
ZB76KQ-TFD-524	10 PS Schweißen R22
ZB76KQE-TFD-523	10 PS Schraube R404a
ZB76KQE-TFD-524	10HP Schweiß R404a

ZB88KQ-TFD-523	12 PS Schraube R22	ZB88 = ZR144
ZB88KQ-TFD-524	12HP Schweiß R404a	ZB88 = ZR144

ZB92KC-TWD-551	13 PS Schraube R22	ZB92=ZR16
ZB92KC-TWD-550	13HP Schweißtechnik R22
ZB92KCE-TWD-551	13 PS Schraube R404a
ZB92KCE-TWD-550	13HP Schweißen R404a

ZB11MC-TWD-551	15 PS Schraube R22	ZB11=ZR19
ZB11MC-TWD-550	15 PS Schweißen R22
ZB11MCE-TWD-551	15 PS Schraube R404a
ZB11MCE-TWD-550	15HP Schweiß R404a

ZB-Serie Emerson Copeland Rollkompressor für die Klimaanlage
Modell	ZB66KQ ZB66KQE	ZB76KQ ZB76KQE	ZB88KQ	ZB95KQ	ZB114KQ
Typ des Motors	TFD
Nennleistung ((HP)	9	10	12	13	15
Verlagerung ((m3/h)	25.7	28.8	33.2	36.4	43.4
Startstrom (LRA) (Amp)
TFD	100 bis 111	110 bis 118	110 bis 118	140	174
PfJ
Nennlaststrom (RLA) (Amp)
TFD	17.3	19.2	22.1	22.1	27.1
PfJ
Maximaler Betriebsstrom (MCC)
TFD	24.2	26.9	31	31	38
PfJ
Leistung der Kurbelheizung ((W)	90
Auswärtiger Durchmesser des Adapters
Abflussgröße	7/8	7/8	7/8	7/8	7/8
Absauggröße	1 3/8	1 3/8	1 3/8	1 3/8	1 3/8
Die Dimension (mm)
Länge ((L)
Breite ((W)	284	284	284	285	285
Höhe ((H)	546	546	546	552	553
Einheitliche Prüfungen	mit einer Breite von mehr als 20 mm
Ölgebühr ((L)	3.25	3.25	3.25	3.3	3.3
Gewicht ((Kg)
Nettogewicht	59	62	62	62	63
Bruttogewicht	62	65	65	65	66

ZB-Serie Emerson Copeland Rollkompressor für die Klimaanlage
Modell	ZB15KQ ZB15KQE	ZB19KQ ZB19KQE	ZB21KQ ZB21KQE	ZB26KQ ZB26KQE	ZB29KQ ZB29KQE	ZB38KQ ZB38KQE	ZB45KQ ZB45KQE	ZB48KQ ZB48KQE
Typ des Motors	TFD
	PfJ	PfJ	PfJ	PfJ	PfJ
Nennleistung ((HP)	2	2.5	3	3.5	4	5	6	7

Verlagerung ((m3/h)	5.9	6.8	8.6	9.9	11.4	14.5	17.2	18.8

Startstrom (LRA) (Amp.)
TFD	24.5 ~ 26	30 bis 32	36 bis 40	41 bis 46	50	58.6 bis 65.5	67 bis 74	101
PfJ	53 bis 58	56 bis 61	75 bis 82	89 bis 97	113

Nennlaststrom ((RLA)) (Amp.)
TFD	4.30	4.30	5.70	7.10	7.90	8.90	11.50	12.1
PfJ	11.4	12.9	16.4	18.9	19.3

Maximaler Betriebsstrom (MCC) (Amp.)
TFD	6.0	6.0	8.0	10.0	11.0	12.5	16.1	17.0
PfJ	16	18	23	24	27
Betriebskapazität (Einphasen)	40 μF/370V	45 μF/370 V	50 μF/370 V	60 μF/370V	60 μF/370V
Leistung der Kurbelheizung ((W)	70

Auswärtiger Durchmesser des Adapters
Abflussgröße	1 / 2	1 / 2	1 / 2	1 / 2	1 / 2	1 / 2	1 / 2	3/4
Absauggröße	3/4	3/4	3/4	3/4	7/8	7/8	7/8	7/8

Die Dimension (mm)
Länge ((L)	242	242	243	243	242	242	242	242
Breite ((W)	242	242	244	244	242	242	242	242
Höhe ((H)	383	389	412	425	430	457	457	457
Einheitliche Prüfungen	mit einer Breite von mehr als 20 mm

Ölgebühr ((L)	1.18	1.45	1.45	1.45	1.36	1.89	1.89	1.80

Gewicht ((Kg)
Nettogewicht	23	25	27	28	33	38	40	40
Bruttogewicht	26	29	30	31	37	41	44	44

ZB-Serie Emerson Copeland Rollkompressor für die Klimaanlage
Modell	ZB66KQ ZB66KQE	ZB76KQ ZB76KQE	ZB88KQ	ZB95KQ	ZB114KQ
Typ des Motors	TFD
Nennleistung ((HP)	9	10	12	13	15
Verlagerung ((m3/h)	25.7	28.8	33.2	36.4	43.4
Startstrom (LRA) (Amp)
TFD	100 bis 111	110 bis 118	110 bis 118	140	174
PfJ
Nennlaststrom (RLA) (Amp)
TFD	17.3	19.2	22.1	22.1	27.1
PfJ
Maximaler Betriebsstrom (MCC)
TFD	24.2	26.9	31	31	38
PfJ
Leistung der Kurbelheizung ((W)	90
Auswärtiger Durchmesser des Adapters
Abflussgröße	7/8	7/8	7/8	7/8	7/8
Absauggröße	1 3/8	1 3/8	1 3/8	1 3/8	1 3/8
Die Dimension (mm)
Länge ((L)
Breite ((W)	284	284	284	285	285
Höhe ((H)	546	546	546	552	553
Einheitliche Prüfungen	mit einer Breite von mehr als 20 mm
Ölgebühr ((L)	3.25	3.25	3.25	3.3	3.3
Gewicht ((Kg)
Nettogewicht	59	62	62	62	63
Bruttogewicht	62	65	65	65	66

ZB-Serie Emerson Copeland Rollkompressor für die Klimaanlage
Modell	ZB15KQ ZB15KQE	ZB19KQ ZB19KQE	ZB21KQ ZB21KQE	ZB26KQ ZB26KQE	ZB29KQ ZB29KQE	ZB38KQ ZB38KQE	ZB45KQ ZB45KQE	ZB48KQ ZB48KQE
Typ des Motors	TFD
	PfJ	PfJ	PfJ	PfJ	PfJ
Nennleistung ((HP)	2	2.5	3	3.5	4	5	6	7

Verlagerung ((m3/h)	5.9	6.8	8.6	9.9	11.4	14.5	17.2	18.8

Startstrom (LRA) (Amp.)
TFD	24.5 ~ 26	30 bis 32	36 bis 40	41 bis 46	50	58.6 bis 65.5	67 bis 74	101
PfJ	53 bis 58	56 bis 61	75 bis 82	89 bis 97	113

Nennlaststrom ((RLA)) (Amp)
TFD	4.30	4.30	5.70	7.10	7.90	8.90	11.50	12.1
PfJ	11.4	12.9	16.4	18.9	19.3

Maximaler Betriebsstrom (MCC) (Amp)
TFD	6.0	6.0	8.0	10.0	11.0	12.5	16.1	17.0
PfJ	16	18	23	24	27
Betriebskapazität (Einphasen)	40 μF/370V	45 μF/370 V	50 μF/370 V	60 μF/370V	60 μF/370V
Leistung der Kurbelheizung ((W)	70

Auswärtiger Durchmesser des Adapters
Abflussgröße	1 / 2	1 / 2	1 / 2	1 / 2	1 / 2	1 / 2	1 / 2	3/4
Absauggröße	3/4	3/4	3/4	3/4	7/8	7/8	7/8	7/8

Die Dimension (mm)
Länge ((L)	242	242	243	243	242	242	242	242
Breite ((W)	242	242	244	244	242	242	242	242
Höhe ((H)	383	389	412	425	430	457	457	457
Einheitliche Prüfungen	mit einer Breite von mehr als 20 mm

Ölgebühr ((L)	1.18	1.45	1.45	1.45	1.36	1.89	1.89	1.80

Gewicht ((Kg)
Nettogewicht	23	25	27	28	33	38	40	40
Bruttogewicht	26	29	30	31	37	41	44	44

Schlagworte:

Einzelheiten Zu Den Produkten

Zu Hause Produits

Copeland-Rollenkompressor

Schwarzer Luft Conditoning-Rollen-Kompressor 5HP Copeland ZB38KQE-PFJ-551

Alle Kategorien

Schwarzer Luft Conditoning-Rollen-Kompressor 5HP Copeland ZB38KQE-PFJ-551

Markenbezeichnung:	Copeland
Modellnummer:	ZB38KQE-, PFJ -551
MOQ:	1pcs
Preis:	discussed
Verpackungsdetails:	Holzetui oder 12 Einheiten in einer Palette
Zahlungsbedingungen:	L/C, T/T, Western Union

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Markenname:

Copeland

Zertifizierung:

CE/UL

Modellnummer:

ZB38KQE-, PFJ -551

Kolbentyp:

Scrollen

Stromquelle:

Wechselstromkraft

Fahrmodus:

Elektrisch

Konfiguration:

Stationär

Temperatur:

Med/hohe Temperatur

Stromspannung:

1 Phase / 220V-230V

Garantie:

Ein Jahr

Kältemittel:

R134/R404/R407/R507

Verbindung:

Rolatock

NW:

38 kg

Farbe:

Schwarz

Anwendung:

Kühlteile

Bruttogewicht:

41 kg

L*w*h:

242*242*457

HP:

5 PS

Min Bestellmenge:

1pcs

Preis:

discussed

Verpackung Informationen:

Holzetui oder 12 Einheiten in einer Palette

Lieferzeit:

7-10 Werktage, nachdem Zahlung empfangen worden ist

Zahlungsbedingungen:

L/C, T/T, Western Union

Versorgungsmaterial-Fähigkeit:

5,000pcs pro Monat

Hervorheben:

copeland Wechselstrom-Kompressor

Beschreibung des Produkts

5 PS Schwarzer Emerson Copeland ZB38KQE-PFJ-551 Luftkonditionierender Rollkompressor

Beschreibung des Produkts

ZB Copeland Rollkompressor für Kühlanwendungen bei mittleren Temperaturen

Produktmerkmale

mit einer Breite von nicht mehr als 15 mm
Schraederanschluss für Ölfüllung/Abfluss
Lieferung mit weichen Montagegummi für den Betrieb mit einem Kompressor (harte Montage für Kompressor-Anlagen [Pack] erforderlich)
Schutz der inneren Motorik.

Typ: Hermetische Rollkompressoren

Produzent: Copeland

Serie: ZB

Marke:	Copeland
Verbindung:	Rotalock
Dim 1 (mm):	438
Modellnummer:	ZB 38KQE PFJ 551
Gewährleistung:	1 Jahr
Tiefe mit Dekorationsplatte (mm):	242
Verlagerung CC:	14,4
Stromversorgung:	220-230V/1ph/50Hz
Elektrische Leistung:	32
Kühlmittel:	Siehe Copeland-Literatur für genehmigte Kältemittel
Größe der Rohrverbindung (mm):	-
Ventilverbindungen:	7/8
Breite mit Dekorationsplatte (mm):	242
Anwendungstemperatur (C):	-
Anwendungstemperatur (C):	-

Typ: Hermetische Rollkompressoren

Produzent: Copeland

Serie: ZB

Modell: ZB38KQE-PFJ-551

Technische Daten


Verlagerung[m3/h]]:	14,4
Schallleistung[dBA]:	72
Schalldruckniveau[dB]:	61
Nettogewicht[kg]:	37,4
Ölbelastung[dm3]:	1,9
Höchsthochdruck[Bar]:	28,8
Maximaler Stillstandsdruck[Bar]:	21
Mindesttemperatur auf der Unterseite[°C]:	- 35 Jahre.
Höchsttemperatur am Boden[°C]:	50
PED-Kategorie:	1

Elektrische Daten


Stromversorgung[V/~/Hz]:	220-240V/1/50Hz
Verriegelter Rotorstrom[A]:	142
Max. Betriebsstrom[A]:	32,3
Wickelwiderstand[Ω]:	0,4

Verbindungen

		Zentimeter
Anschluss des Saugventils:		1 1/4 Zoll.
Anschluss des Rotolock-Abflussventils:		1 "
Sauganschluss mit mitgelieferter Hülle:		7/8"
Entladungsanbindung mit mitgelieferter Hülle:		Ein halbes Zoll.

Kühlkapazität[kW]

t_ct_E	- 40	- 35 Jahre.	- 30	- 25 Jahre.	- 20	- 15 Jahre.	- 10	- 5	0	5	10
10	3.75	4.72	5.92	7.36	9.04	10.96	13.11	-	-	-	-
15	3.44	4.40	5.58	7.00	8.66	10.54	12.66	15.02	-	-	-
20	3.14	4.07	5.22	6.61	8.22	10.06	12.14	14.44	16.98	-	-
25	2.86	3.74	4.85	6.18	7.73	9.52	11.53	13.77	16.24	18.94	-
30	2.62	3.43	4.47	5.73	7.21	8.92	10.85	13.01	15.40	18.01	20.85
35	2.41	3.15	4.10	5.28	6.67	8.29	10.12	12.18	14.46	16.97	19.70
40	2.26	2.90	3.75	4.82	6.11	7.62	9.34	11.29	13.45	15.84	18.45
45	-	-	3.43	4.38	5.55	6.93	8.53	10.34	12.38	14.62	17.09
50	-	-	-	3.97	5.00	6.24	7.69	9.36	11.24	13.33	15.64
55	-	-	-	-	4.46	5.54	6.84	8.34	10.05	11.98	14.12
60	-	-	-	-	-	4.86	5.98	7.30	8.83	10.57	12.52

Leistungsaufnahme[kW]

t_ct_E	- 40	- 35 Jahre.	- 30	- 25 Jahre.	- 20	- 15 Jahre.	- 10	- 5	0	5	10
10	1.96	2.00	2.03	2.07	2.11	2.18	2.28	-	-	-	-
15	2.15	2.20	2.23	2.26	2.30	2.35	2.43	2.55	-	-	-
20	2.36	2.42	2.45	2.49	2.52	2.56	2.63	2.72	2.85	-	-
25	2.59	2.66	2.70	2.74	2.77	2.81	2.86	2.93	3.04	3.19	-
30	2.83	2.92	2.98	3.02	3.05	3.09	3.13	3.19	3.27	3.40	3.57
35	3.10	3.21	3.28	3.33	3.37	3.40	3.44	3.49	3.56	3.66	3.81
40	3.39	3.52	3.61	3.67	3.72	3.75	3.79	3.83	3.89	3.98	4.10
45	-	-	3.96	4.04	4.10	4.14	4.18	4.22	4.27	4.34	4.45
50	-	-	-	4.45	4.52	4.57	4.61	4.65	4.70	4.76	4.85
55	-	-	-	-	4.97	5.03	5.08	5.13	5.17	5.23	5.30
60	-	-	-	-	-	5.54	5.60	5.65	5.69	5.75	5.82

Strom[A]

t_ct_E	- 40	- 35 Jahre.	- 30	- 25 Jahre.	- 20	- 15 Jahre.	- 10	- 5	0	5	10
10	11.89	11.99	12.06	12.13	12.25	12.47	12.81	-	-	-	-
15	12.46	12.60	12.69	12.76	12.86	13.02	13.30	13.72	-	-	-
20	13.10	13.31	13.43	13.52	13.61	13.74	13.96	14.30	14.80	-	-
25	13.84	14.12	14.29	14.41	14.50	14.62	14.79	15.07	15.49	16.09	-
30	14.67	15.04	15.28	15.43	15.55	15.66	15.81	16.04	16.39	16.89	17.60
35	15.60	16.06	16.38	16.60	16.74	16.87	17.01	17.20	17.49	17.92	18.52
40	16.63	17.21	17.62	17.91	18.10	18.25	18.39	18.56	18.81	19.17	19.69
45	-	-	18.99	19.36	19.62	19.81	19.96	20.13	20.35	20.66	21.10
50	-	-	-	20.97	21.30	21.54	21.73	21.91	22.11	22.38	22.76
55	-	-	-	-	23.15	23.46	23.70	23.89	24.10	24.35	24.68
60	-	-	-	-	-	25.57	25.86	26.10	26.31	26.55	26.86

Massenfluss[kg/h]]

t_ct_E	- 40	- 35 Jahre.	- 30	- 25 Jahre.	- 20	- 15 Jahre.	- 10	- 5	0	5	10
10	71.90	94.52	120.74	151.03	185.83	225.61	270.81	-	-	-	-
15	70.15	92.49	118.83	149.62	185.31	226.36	273.23	326.37	-	-	-
20	68.30	90.07	116.22	147.21	183.50	225.53	273.76	328.65	390.65	-	-
25	66.58	87.48	113.15	144.04	180.62	223.33	272.63	328.98	392.82	464.62	-
30	65.23	84.95	109.84	140.34	176.90	220.00	270.07	327.57	392.96	466.69	549.21
35	64.46	82.71	106.52	136.32	172.58	215.76	266.30	324.66	391.29	466.65	551.20
40	64.50	80.99	103.41	132.23	167.88	210.84	261.55	320.47	388.05	464.75	551.02
45	-	-	100.76	128.28	163.03	205.48	256.06	315.24	383.46	461.20	548.89
50	-	-	-	124.71	158.26	199.89	250.04	309.18	377.76	456.23	545.05
55	-	-	-	-	153.80	194.31	243.74	302.54	371.17	450.08	539.72
60	-	-	-	-	-	188.97	237.37	295.54	363.92	442.96	533.13

Ich bin ein Polizist.[W/W]

t_ct_E	- 40	- 35 Jahre.	- 30	- 25 Jahre.	- 20	- 15 Jahre.	- 10	- 5	0	5	10
10	1.92	2.36	2.92	3.56	4.28	5.02	5.75	-	-	-	-
15	1.60	2.00	2.50	3.10	3.76	4.48	5.21	5.90	-	-	-
20	1.33	1.68	2.13	2.66	3.26	3.93	4.62	5.32	5.97	-	-
25	1.11	1.41	1.79	2.26	2.79	3.39	4.04	4.70	5.35	5.94	-
30	0.92	1.18	1.50	1.90	2.36	2.89	3.47	4.08	4.70	5.30	5.84
35	0.78	0.98	1.25	1.58	1.98	2.44	2.94	3.49	4.06	4.63	5.17
40	0.67	0.82	1.04	1.31	1.64	2.03	2.47	2.95	3.46	3.98	4.50
45	-	-	0.87	1.08	1.35	1.67	2.04	2.45	2.90	3.37	3.84
50	-	-	-	0.89	1.11	1.37	1.67	2.01	2.39	2.80	3.23
55	-	-	-	-	0.90	1.10	1.35	1.63	1.94	2.29	2.66
60	-	-	-	-	-	0.88	1.07	1.29	1.55	1.84	2.15

Anwendungsbereich


		Maximale Verdunstungstemperatur
		Sauggastemperatur 25 °C
		10K Gasüberhitzung

Betriebsbedingungen: Sauggastemperatur 20oC, Unterkühlung 0K

t_c- Kondensationstemperatur[oC]

t_E- Verdunstungstemperatur[oC]

Mehr ZB-Kompressoren können wir liefern.

Modell	Spezifikation	Vergleichen mit ZR-Serie
ZB15KQ-PFJ-524	2HP Schweißwerk R22	ZB15=ZR24
ZB15KQ-TFD-524	2HP Schweißwerk R22
ZB15KQE-PFJ-524	2HP-Schweißen R404a
ZB15KQE-TFD-524	2HP-Schweißen R404a

ZB19KQ-PFJ-524	2.3HP Schweißmittel R22	ZB19=ZR28
ZB19KQ-TFD-524	2.3HP Schweißmittel R22
ZB19KQE-PFJ-524	2.3HP Schweißmittel R404a
ZB19KQE-TFD-524	2.3HP Schweißmittel R404a

ZB21KQ-PFJ-524	3HP-Schweißen R22	ZB21=ZR36
ZB21KQ-TFD-524	3HP-Schweißen R22
ZB21KQE-PFJ-524	3HP-Schweißen R404a
ZB21KQE-TFD-524	3HP-Schweißen R404a

ZB26KQ-PFJ-524	3.5HP Schweiß R22	ZB26=ZR42
ZB26KQ-TFD-524	3.5HP Schweiß R22
ZB26KQE-PFJ-524	3.5HP Schweiß R404a
ZB26KQE-TFD-524	3.5HP Schweiß R404a

ZB30KQ-TFD-524	4HP Schweiß R22	ZB30=ZR49
ZB30KQE-TFD-524	4HP-Schweißen R404a	ZB30=ZR49

ZB38KQ-TFD-524	5 PS Schweißen R22	ZB38=ZR61
ZB38KQE-TFD-524	5HP Schweiß R404a	ZB38=ZR61

ZB45KQ-TFD-524	6 PS Schweißen R22	ZB45 = ZR72
ZB45KQE-TFD-524	6HP Schweiß R404a	ZB45 = ZR72

ZB58KQ-TFD-523	8 PS Schraube R22	ZB58=ZR91
ZB58KQ-TFD-524	8HP Schweiß R22
ZB58KQE-TFD-523	8 PS Schraube R404a
ZB58KQE-TFD-524	8HP-Schweißen R404a

ZB66KQ-TFD-523	9 PS Schraube R22	ZB66 = ZR108
ZB66KQ-TFD-524	9HP Schweiß R22
ZB66KQE-TFD-523	9HP-Schraube R404a
ZB66KQE-TFD-524	9HP Schweißen R404a

ZB76KQ-TFD-523	10 PS Schraube R22	ZB76 = ZR125
ZB76KQ-TFD-524	10 PS Schweißen R22
ZB76KQE-TFD-523	10 PS Schraube R404a
ZB76KQE-TFD-524	10HP Schweiß R404a

ZB88KQ-TFD-523	12 PS Schraube R22	ZB88 = ZR144
ZB88KQ-TFD-524	12HP Schweiß R404a	ZB88 = ZR144

ZB92KC-TWD-551	13 PS Schraube R22	ZB92=ZR16
ZB92KC-TWD-550	13HP Schweißtechnik R22
ZB92KCE-TWD-551	13 PS Schraube R404a
ZB92KCE-TWD-550	13HP Schweißen R404a

ZB11MC-TWD-551	15 PS Schraube R22	ZB11=ZR19
ZB11MC-TWD-550	15 PS Schweißen R22
ZB11MCE-TWD-551	15 PS Schraube R404a
ZB11MCE-TWD-550	15HP Schweiß R404a

ZB-Serie Emerson Copeland Rollkompressor für die Klimaanlage
Modell	ZB66KQ ZB66KQE	ZB76KQ ZB76KQE	ZB88KQ	ZB95KQ	ZB114KQ
Typ des Motors	TFD
Nennleistung ((HP)	9	10	12	13	15
Verlagerung ((m3/h)	25.7	28.8	33.2	36.4	43.4
Startstrom (LRA) (Amp)
TFD	100 bis 111	110 bis 118	110 bis 118	140	174
PfJ
Nennlaststrom (RLA) (Amp)
TFD	17.3	19.2	22.1	22.1	27.1
PfJ
Maximaler Betriebsstrom (MCC)
TFD	24.2	26.9	31	31	38
PfJ
Leistung der Kurbelheizung ((W)	90
Auswärtiger Durchmesser des Adapters
Abflussgröße	7/8	7/8	7/8	7/8	7/8
Absauggröße	1 3/8	1 3/8	1 3/8	1 3/8	1 3/8
Die Dimension (mm)
Länge ((L)
Breite ((W)	284	284	284	285	285
Höhe ((H)	546	546	546	552	553
Einheitliche Prüfungen	mit einer Breite von mehr als 20 mm
Ölgebühr ((L)	3.25	3.25	3.25	3.3	3.3
Gewicht ((Kg)
Nettogewicht	59	62	62	62	63
Bruttogewicht	62	65	65	65	66

ZB-Serie Emerson Copeland Rollkompressor für die Klimaanlage
Modell	ZB15KQ ZB15KQE	ZB19KQ ZB19KQE	ZB21KQ ZB21KQE	ZB26KQ ZB26KQE	ZB29KQ ZB29KQE	ZB38KQ ZB38KQE	ZB45KQ ZB45KQE	ZB48KQ ZB48KQE
Typ des Motors	TFD
	PfJ	PfJ	PfJ	PfJ	PfJ
Nennleistung ((HP)	2	2.5	3	3.5	4	5	6	7

Verlagerung ((m3/h)	5.9	6.8	8.6	9.9	11.4	14.5	17.2	18.8

Startstrom (LRA) (Amp.)
TFD	24.5 ~ 26	30 bis 32	36 bis 40	41 bis 46	50	58.6 bis 65.5	67 bis 74	101
PfJ	53 bis 58	56 bis 61	75 bis 82	89 bis 97	113

Nennlaststrom ((RLA)) (Amp.)
TFD	4.30	4.30	5.70	7.10	7.90	8.90	11.50	12.1
PfJ	11.4	12.9	16.4	18.9	19.3

Maximaler Betriebsstrom (MCC) (Amp.)
TFD	6.0	6.0	8.0	10.0	11.0	12.5	16.1	17.0
PfJ	16	18	23	24	27
Betriebskapazität (Einphasen)	40 μF/370V	45 μF/370 V	50 μF/370 V	60 μF/370V	60 μF/370V
Leistung der Kurbelheizung ((W)	70

Auswärtiger Durchmesser des Adapters
Abflussgröße	1 / 2	1 / 2	1 / 2	1 / 2	1 / 2	1 / 2	1 / 2	3/4
Absauggröße	3/4	3/4	3/4	3/4	7/8	7/8	7/8	7/8

Die Dimension (mm)
Länge ((L)	242	242	243	243	242	242	242	242
Breite ((W)	242	242	244	244	242	242	242	242
Höhe ((H)	383	389	412	425	430	457	457	457
Einheitliche Prüfungen	mit einer Breite von mehr als 20 mm

Ölgebühr ((L)	1.18	1.45	1.45	1.45	1.36	1.89	1.89	1.80

Gewicht ((Kg)
Nettogewicht	23	25	27	28	33	38	40	40
Bruttogewicht	26	29	30	31	37	41	44	44

ZB-Serie Emerson Copeland Rollkompressor für die Klimaanlage
Modell	ZB66KQ ZB66KQE	ZB76KQ ZB76KQE	ZB88KQ	ZB95KQ	ZB114KQ
Typ des Motors	TFD
Nennleistung ((HP)	9	10	12	13	15
Verlagerung ((m3/h)	25.7	28.8	33.2	36.4	43.4
Startstrom (LRA) (Amp)
TFD	100 bis 111	110 bis 118	110 bis 118	140	174
PfJ
Nennlaststrom (RLA) (Amp)
TFD	17.3	19.2	22.1	22.1	27.1
PfJ
Maximaler Betriebsstrom (MCC)
TFD	24.2	26.9	31	31	38
PfJ
Leistung der Kurbelheizung ((W)	90
Auswärtiger Durchmesser des Adapters
Abflussgröße	7/8	7/8	7/8	7/8	7/8
Absauggröße	1 3/8	1 3/8	1 3/8	1 3/8	1 3/8
Die Dimension (mm)
Länge ((L)
Breite ((W)	284	284	284	285	285
Höhe ((H)	546	546	546	552	553
Einheitliche Prüfungen	mit einer Breite von mehr als 20 mm
Ölgebühr ((L)	3.25	3.25	3.25	3.3	3.3
Gewicht ((Kg)
Nettogewicht	59	62	62	62	63
Bruttogewicht	62	65	65	65	66

ZB-Serie Emerson Copeland Rollkompressor für die Klimaanlage
Modell	ZB15KQ ZB15KQE	ZB19KQ ZB19KQE	ZB21KQ ZB21KQE	ZB26KQ ZB26KQE	ZB29KQ ZB29KQE	ZB38KQ ZB38KQE	ZB45KQ ZB45KQE	ZB48KQ ZB48KQE
Typ des Motors	TFD
	PfJ	PfJ	PfJ	PfJ	PfJ
Nennleistung ((HP)	2	2.5	3	3.5	4	5	6	7

Verlagerung ((m3/h)	5.9	6.8	8.6	9.9	11.4	14.5	17.2	18.8

Startstrom (LRA) (Amp.)
TFD	24.5 ~ 26	30 bis 32	36 bis 40	41 bis 46	50	58.6 bis 65.5	67 bis 74	101
PfJ	53 bis 58	56 bis 61	75 bis 82	89 bis 97	113

Nennlaststrom ((RLA)) (Amp)
TFD	4.30	4.30	5.70	7.10	7.90	8.90	11.50	12.1
PfJ	11.4	12.9	16.4	18.9	19.3

Maximaler Betriebsstrom (MCC) (Amp)
TFD	6.0	6.0	8.0	10.0	11.0	12.5	16.1	17.0
PfJ	16	18	23	24	27
Betriebskapazität (Einphasen)	40 μF/370V	45 μF/370 V	50 μF/370 V	60 μF/370V	60 μF/370V
Leistung der Kurbelheizung ((W)	70

Auswärtiger Durchmesser des Adapters
Abflussgröße	1 / 2	1 / 2	1 / 2	1 / 2	1 / 2	1 / 2	1 / 2	3/4
Absauggröße	3/4	3/4	3/4	3/4	7/8	7/8	7/8	7/8

Die Dimension (mm)
Länge ((L)	242	242	243	243	242	242	242	242
Breite ((W)	242	242	244	244	242	242	242	242
Höhe ((H)	383	389	412	425	430	457	457	457
Einheitliche Prüfungen	mit einer Breite von mehr als 20 mm

Ölgebühr ((L)	1.18	1.45	1.45	1.45	1.36	1.89	1.89	1.80

Gewicht ((Kg)
Nettogewicht	23	25	27	28	33	38	40	40
Bruttogewicht	26	29	30	31	37	41	44	44

Schlagworte:

Shenzhen Ruifujie Technology Co., Ltd.

Abkühlungsverdampfer

DJ/Niedertemperaturverdampfer

Abkühlungs-kondensierende Einheiten

Schraubtyp Kondensationseinheiten

Luftgekühlte Kondensationseinheiten

Wassergekühlte Kondensationseinheiten

Abkühlungs-Rollen-Kompressor

Halb hermetischer Abkühlungs-Kompressor

carlyle Kompressor

Copeland-Rollenkompressor

Bitzer-Kolbenverdichter

Schraubenkompressor

Hitachi-Rollen-Kompressor

Kompressor Embraco Aspera

Wechselstrom-Turbo-Kompressor

Luft abgekühlter Kondensator

Teile für Kühlgeräte

industrieller Kühlraum

Flocken-Eis-Maschine

Block-Eis-Maschine

Abkühlungsverdampfer

DJ/Niedertemperaturverdampfer

Abkühlungs-kondensierende Einheiten

Schraubtyp Kondensationseinheiten

Luftgekühlte Kondensationseinheiten

Wassergekühlte Kondensationseinheiten

Abkühlungs-Rollen-Kompressor

Halb hermetischer Abkühlungs-Kompressor

carlyle Kompressor

Copeland-Rollenkompressor

Bitzer-Kolbenverdichter

Schraubenkompressor

Hitachi-Rollen-Kompressor

Kompressor Embraco Aspera

Wechselstrom-Turbo-Kompressor

Luft abgekühlter Kondensator

Teile für Kühlgeräte

industrieller Kühlraum

Flocken-Eis-Maschine

Block-Eis-Maschine

Einzelheiten zu den Produkten

Schwarzer Luft Conditoning-Rollen-Kompressor 5HP Copeland ZB38KQE-PFJ-551

copeland Wechselstrom-Kompressor

copeland Wechselstrom-Kompressor

Beschreibung des Produkts

Produktmerkmale

Einzelheiten Zu Den Produkten

Abkühlungsverdampfer

DJ/Niedertemperaturverdampfer

Abkühlungs-kondensierende Einheiten

Schraubtyp Kondensationseinheiten

Luftgekühlte Kondensationseinheiten

Wassergekühlte Kondensationseinheiten

Abkühlungs-Rollen-Kompressor

Halb hermetischer Abkühlungs-Kompressor

carlyle Kompressor

Copeland-Rollenkompressor

Bitzer-Kolbenverdichter

Schraubenkompressor

Hitachi-Rollen-Kompressor

Kompressor Embraco Aspera

Wechselstrom-Turbo-Kompressor

Luft abgekühlter Kondensator

Teile für Kühlgeräte

industrieller Kühlraum

Flocken-Eis-Maschine

Block-Eis-Maschine

Schwarzer Luft Conditoning-Rollen-Kompressor 5HP Copeland ZB38KQE-PFJ-551

copeland Wechselstrom-Kompressor

copeland Wechselstrom-Kompressor

Beschreibung des Produkts

Produktmerkmale
